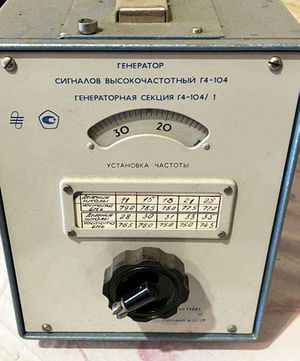

Высокочастотный генератор сигналов "Г4-104" выпускался с 1987 года на П/я А-7859 (ПО им. 60-летия Октября) Вильнюс, Литва. Генератор обеспечивает получение СВЧ-сигнала в миллиметровом диапазоне волн. Сфера применения: проверка радиотехнических устройств в миллиметровом диапазоне, изменение параметров четырёхполюсников, проверка полос пропускания трактов и приборов, проверка и отработка аттенюаторов, фильтров и элементов тракта, проверка и регулировка импульсной СВЧ-аппаратуры. Диапазон СВЧ частот: от 52 630 МГц до 78 950 МГц, разделён на пять поддиапазонов. Погрешность установки частоты: до ±1,5%. Частота следования меандра: 400±80 Гц, при внутренней модуляции 1000 ±200 Гц. Параметры положительных прямоугольных импульсов при внешней модуляции: амплитуда от 60 В до 100 В, длительность от 0,5 мкс до 2 мкс, длительность фронта и среза до 0,2 мкс. Выход прибора: волновод сечением 1,8х3,6 мм. Виды работ: НГ, ИМ, ЧМ, меандр. Потребляемая мощность: до 350 В·А. Габаритные размеры: блок питания 310х337х540 мм, генераторная секция 172х222х285 мм. Масса: до 44 кг.
