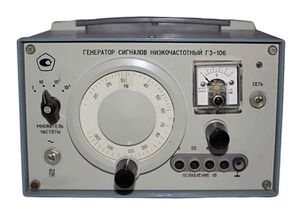

Генератор сигналов низкочастотный "Г3-106" выпускался с 1976 года Великолукским радиозаводом. Генератор RC-типа с плавной установкой частоты в пределах каждого из 4-х поддиапазонов. Выходное напряжение отсчитывается по шкале встроенного вольтметра и аттенюатору. Диапазон частот 20 Гц...200 кГц. Основная погрешность установки частоты ±(3+30/f) %. Нестабильность частоты ±2010-4f (за 15 минут); ±20010-4f (за 3 часа). Выходное напряжение 5 В (600 Ом). Ослабление выходного напряжения 0...60 дБ с дискретностью через 20 дБ (с делителем); -22 дБ (плавно регулируемое). Погрешность установки выходного напряжения ±6 %. Нестабильность выходного напряжения ±1 % (за 15 минут); ±10 % (за 3 часа). Коэффициент гармоник, % 0,5 (20-200 Гц); 0,3 (200 Гц-20 кГц); 1 (20-200 кГц). Параметры сигнала прямоугольной формы амплитуда 5 В (600 Ом). Потребляемая мощность 20 В*А. Габариты прибора 225х258х162 мм. Масса 4,6 кг.
