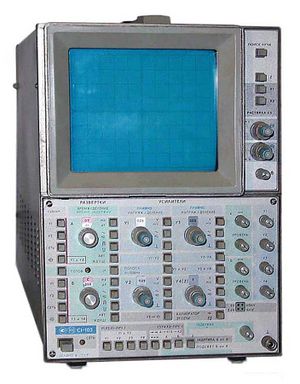

Двухлучевой осциллограф С1-103

С1-103
Год начала выпуска	1981
Заводы	Брянский завод "Электроаппарат"
Габариты	541х200х304 мм
Масса	17 кг

Двухлучевой осциллограф "С1-103" выпускался возможно с 1981 года Брянским заводом "Электроаппарат". 4-х канальный. Полоса пропускания 0...10 МГц. Входное сопротивление 1 МОм. ЭЛТ - 94х114 мм. Электропитание от сети переменного тока напряжением 220 В частотой 50 Гц. Габариты - 541х200х304 мм. Масса 17 кг.

Галерея

•
•
•
•
•
•
•
•
•
•
•
•
•
•
•

Файлы

• Инструкция по эксплуатации 1-я часть.
• Инструкция по эксплуатации 2-я часть.

Источники

• Предназначен для исследования формы и измерения параметров путем визуального наблюдения и фотографирования от 1-го до 4-х периодических и однократных сигналов, отображаемых в 1-м или 2-х временных масштабах.
• Материал подготовил Владимир Степанович Шумский, город Москва.

Примечания

Источник: Двухлучевой осциллограф С1-103 ·rw6ase.narod.ru В. Г. Харченко · с разрешения автора
