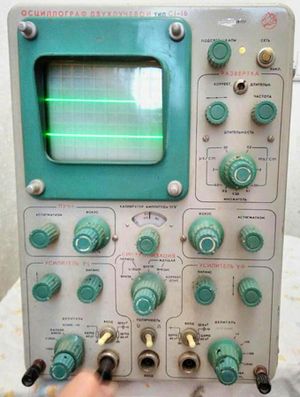

Двухлучевой осциллограф С1-16

С1-16
Год начала выпуска	1964
Габариты	582х265х380 мм
Масса	25 кг

Двухлучевой осциллограф "С1-16" выпускался возможно с 1964 года в городе Махачкала. Предназначен для одновременного наблюдения формы 2-х синхронных электрических процессов, а также для измерения их длительности и амплитуд. Усилители вертикального отклонения имеют полосу пропускания от постоянного тока до 5 МГц. В качестве электроннолучевого индикатора применяется трубка типа 16ЛО2И (16ЛО2В). Питание прибора осуществляется от сети переменного тока напряжением 220 В±10% частотой 50 Гц. Потребляемая прибором мощность 395 ВА. Габариты 582х265х380 мм. Масса прибора не более 25 кг.

Галерея

•
•
•
•
•
•
•
•
•
•

Файлы

• Шкурин " Справочник по новым электроизмерительным приборам ". М., Воениздат, 1966 год. Стр.
• Инструкция по эксплуатации осциллографа "С1-16".
• Электрическая схема осциллографа "С1-16".

Источники

• Часть материала использована с сайта https://priborazbor.ru/. Дополнительная литература: Г.П.
• Материалы для сайта подготовил Владимир Степанович Шумский, город Москва.
