Детский радиоприёмник ''Юнга''

Юнга

Марка

Юнга

Год начала выпуска

1974

Заводы

Куйбышевский завод "Рейд"

Элементная база

3 транзисторов

Принимаемые диапазоны волн

ДВ, СВ

Габариты

240х140х50 мм

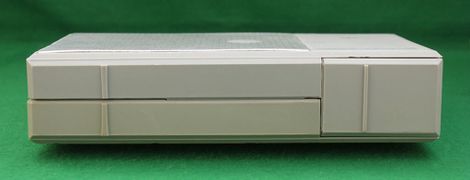

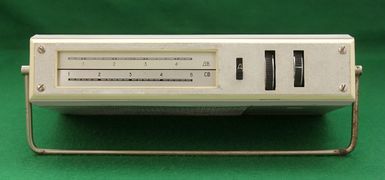

Детский радиоприёмник "Юнга" с начала 1974 года выпускал Куйбышевский завод "Рейд". Радиоприёмник собран по схеме прямого усиления 3-V-2 на семи германиевых транзисторах П-422 (3) и МП-41 (4). По ВЧ стоит три транзистора, с применением ВЧ трансформатора и дросселя. По НЧ - четыре транзистора, причём два из них работают в оконечном двухтактном усилителе мощности. Связь между каскадами трансформаторная. Использование большого корпуса, полноразмерной ферритовой антенны с добротными контурами, рациональной схемы для ВЧ и НЧ каскадов, совместно с весьма чувствительным громкоговорителем 0,5ГД-12 позволило создать радиоприёмник с высокими техническими характеристиками. Рабочие диапазоны ДВ, СВ. Чувствительность модели в диапазоне ДВ - 2 мВ/м, СВ - 1 мВ/м. Селективность около 10 дБ при отсутствии местной радиостанции. Номинальная выходная мощность 150 мВт, максимальная 270 мВт. Питание от 2 батарей КБС-Л-0,5 или Кроны. Ток покоя 10 мА, максимальный ток 50 мА. Габариты приёмника 240х140х50 мм. Масса без батарей 800 гр. Цена 18 рублей.
