Измеритель частотных характеристик Х1-7

Х1-7

Год начала выпуска

1962

Заводы

Львовское ПО имени Ленина

Габариты

343х260х185 мм

Масса

8,5 кг

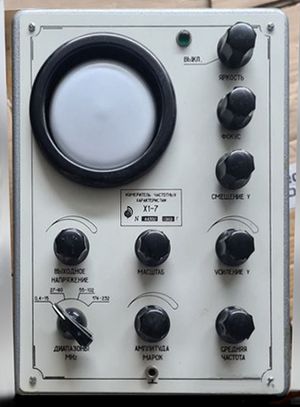

Измеритель АЧХ - "Х1-7" выпускался возможно с 1962 года Львовским заводом им. Ленина, а позже и другим неустановленным заводом. Служит для настройки телевизоров в лаборатории или ремонтной мастерской, а также для настройки на дому у абонента. Представляет собой сочетание генератора качающейся частоты и осциллографического индикатора. Имеет четыре диапазона: 0,4…15 МГц; 27…60 МГц; 55…102 МГц; 174…230 МГц. Выходное напряжение ЧМ-генератора не менее 50 мВ. Выходное сопротивление - 75 Ом. Используется электронно-лучевая трубка типа ЛО-247. Диаметр экрана трубки - 65 мм. Питается прибор от сети переменного тока напряжением 127/220 В (50 Гц). Потребляемая мощность 60 В-А. Габариты 343х260х185 мм. Вес 8,5 кг.
