Индивидуальная телевизионная антена ''ИТА-12''
Перейти к навигации
Перейти к поиску
| ИТА-12 | ||
| ||
| Год начала выпуска | 1972 | |
| Заводы | Павлово-Посадский завод металлоизделий | |

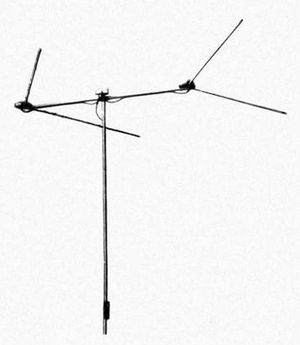

Индивидуальная телевизионная антена "ИТА-12" выпускалась с 1972 года Павлово-Посадским заводом металлоизделий. Антенна работает в диапазоне МВ с 1 по 12 каналы. Антенна содержит два одинаковых согнутых под углом 120° вибратора, разнесенных вдоль линии направления на телецентр. Принятые вибраторами сигналы с главного направления складываются, а с противоположного вычитаются. Симметрирование вибраторов осуществляется устройством на ферритовых кольцах, а сложение с помощью направленного ответвителя, размещенного в центральной коробке. Коэффициент усиления антенны "ИТА-12" составляет 1,5 дБ.
Галерея
Примечания
Источник: Индивидуальная телевизионная антена ИТА-12 ·rw6ase.narod.ru В. Г. Харченко · с разрешения автора
