Магнитофоны ''Астра-5'', ''Астра-205'' и ''Астра-206''

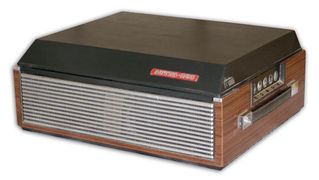

Астра-5
Год начала выпуска	1971

Магнитофоны "Астра-5", "Астра-205" и "Астра-206" соответственно с 1971, 1973 и 1975 года выпускал Ленинградский завод "Техприбор". Все магнитофоны имеют одинаковую конструкцию и практически одну электрическую схему. Аппараты предназначены для записи фонограмм от микрофона, звукоснимателя, приёмника, телевизора, радиолинии и другого магнитофона с последующим воспроизведением через собственную или внешнюю АС. ЛПМ собран по одномоторной схеме и рассчитан на использование катушек № 18 ёмкостью 525 метров с лентой типа 6 или 10. Скорости ленты: 9,53 и 4,76 см/сек. В отличие от магнитофона Астра-4 выполненной на лампах, в этих моделях всего 3 лампы, 11 транзисторов и 11 п/п диодов, что позволило вдвое снизить потребляемую мощность. В моделях есть трёхдекадный счетчик расхода ленты, электронно-оптический индикатор уровня записи на лампе 6Е3П, возможность наложения новой записи на имеющуюся. Акустические параметры улучшились благодаря применению 2-х фронтальных громкоговорителей 1ГД-36, при этом максимальная выходная мощность возросла до 3 Вт. Диапазон рабочих частот 40...12000 Гц на болшей скорости и 63...6300 Гц на меньшей. Питание от сети. Потребляемая мощность 50 Вт. Габариты любой модели 420х340х105 мм, масса 10,5 кг. Цена любого из магнитофонов 210 рублей. Магнитофон Астра-206 имеет незначительные изменения схемы по входам.

Галерея

•
•
•
•
•
•
•
•
•
•

Файлы

• Инструкция по эксплуатации модели "Астра-205".
• Описание в справочнике БАМЗ.
• Описание моделей "205/206" в МРБ-970.
• Описание модели "Астра-205" в Радио № 4 за 1974 г.
