Магнитофон-граммофон ''Яуза''

Яуза
Марка	Яуза
Год начала выпуска	1956
Заводы	Московский электромеханический завод
Габариты	470х360х215 мм
Масса	18 кг

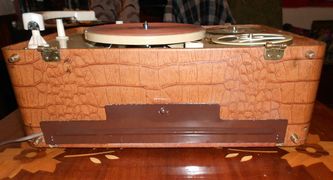

Магнитофон-граммофон "Яуза" (первенец завода) с 1956 года выпускал Московский ЭМЗ №1. Аппарат состоит из магнитофона и проигрывателя пластинок. Магнитофон рассчитан на запись и воспроизведение 2-х дорожечных фонограмм. ЛПМ имеет 2 скорости: 19,5 см/сек и нестандартную 8,13 см/сек, для записи речи. Время записи на 2-х дорожках на 1-й скорости 30 мин, на 2-й 1 час.10 мин. Катушки вмещают 180 метров магнитной ленты типа 1. Есть ускоренная перемотка ленты (2,5 мин.) в прямом и обратном направлениях. ЛПМ приводится в действие двигателем АД-2 и управляется клавишным переключателем. На выходе включены два громкоговорителя 1ГД-9. Полоса частот на 1-й скорости 70....7000 Гц, на 2-й 100...4000 Гц. Есть разъём для дополнительного громкоговорителя и вход адаптера. ЭП двухскоростной, с пьезокерамическим звукоснимателем с 2-мя долговечными корундовыми иглами для обычных и долгоиграющих пластинок. Потребляемая мощность ~ 80 Вт. Установка размещена в переносном футляре размерами 470х360х215 мм, оклеенном дермантином. В комплекте пьезоэлектрический микрофон. Масса модели 18 кг. На 1-м рисунке нулевой вариант аппарата, который в серию не пошёл. В серию пошёл 1-й вариант, он на всех фото. Был и 2-й вариант, отличавшийся громкоговорителями, изменениями в схеме, монтаже, ЛПМ и ЭПУ. Внешний вид был как у 1-го варианта.

Галерея

•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•

Файлы

• Инструкция модели (Роман Иванюшкин, Москва).
• Описание в справочнике МРБ-606, справочнике Гладышева.
• Описание в справочнике МРБ-606, справочнике Гладышева.
• Ещё описание.

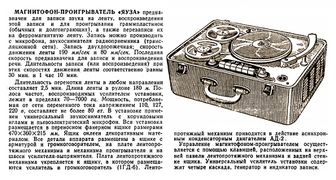

• Описание в журнале Техника Молодёжи № 5 за 1956 год.

Источники

• Фото Павла Владимирова, Москва, Василия Васильевича Мосолова, Обнинск, Алгидраса Лабутиса, Литва и Михаила Буракова, С-Петербург.
• Фото с сайта lampoviedushi.hammarlund.ru и с интернет.
• Экспонаты Павла Владимирова, Москва, Василия Васильевича Мосолова, Обнинск, Алгидраса Лабутиса, Литва и Михаила Буракова, С-Петербург.
