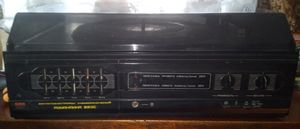

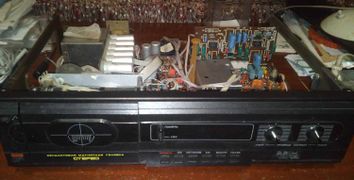

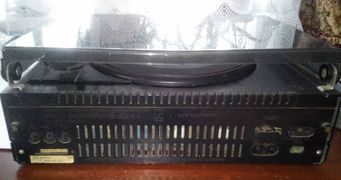

Магнитоэлектрофон стереофонический "Романтика МЭ-223С" в 1992 году выпустил Харьковский завод имени Т. Шевченко. МЭ - последний аппарат в линейке, собранный на отечественной элементной базе и освоенный заводом Шевченко можно сказать по "инерции". МЭ состоит из - магнитофона и усилителя с ЭПУ. ЭПУ как и в "Романтике МЭ-222" - "Ария 2ЭПУ-71СМ". Выходной каскад усилителя является развитием схемы выходного усилителя от 222-й модели, хотя ставились и чистые 222-е. Предварительный усилитель сделан на комбинации ОУ 551-й серии (5-ти полосный эквалайзер) и МС - К174УН12. Схемотехника канала записи/воспроизведения магнитофона полностью аналогична моделям магнитофонов-приставок МП-224 и МП-225, только немного по-другому разведена плата. Счётчик и индикатор уровня такой как и в моделях 222, 224, 225. Блок питания аналогичен моделям 224, 225. Блок управления режимами и однодвигательный ЛПМ с низковольтным двигателем оригинальные. В комплекте шли АС "Кливер 50АС-201".
Галерея
Файлы
Источники
- Фотографии, инструкцию, схемы магнитоэлектрофона и краткое его описание предоставил Дмитрий Тимченко.
