Миниатюрный транзисторный радиоприёмник ''Микро''

Микро
Марка	Микро
Год начала выпуска	1965
Заводы	Зеленоградский завод "Ангстрем"
Принимаемые диапазоны волн	ДВ, СВ
Габариты	45х30х13 мм
Масса	27 г

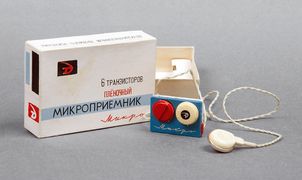

Сувенирный радиоприёмник "Микро" с 1964 года выпускал Зеленоградский завод "Ангстрем", а с ноября 1965 года и Минский радиозавод. Приёмник работает в диапазонах ДВ и СВ. Чувствительность 5 мВ/м. Селективность 6...10 дБ. Выходная мощность 0,5 мВт. Потребляемый ток около 5 мА. Размеры приёмника - 45х30х13 мм, масса 27 гр. Имеется ручка выключения, настройки и переключатель диапазонов. Собран он по схеме прямого усиления на 6 транзисторах и нагружен на телефон ТМ-2М. В приёмнике на плату из ситалла через трафареты нанесены шесть слоев материалов, из которых образуются сопротивления, проводники, контактные площадки, обкладки конденсаторов и изоляция. Транзисторы смонтированы на отдельной плате. На экспорт шли приёмники под наименованиями Micro и Astrad Orion. Первые выпуски имели другие частоты диапазонов и лучшую чувствительность. Минский радиозавод с 1967 года выпускал свой приёмник с наименованием "Микро-М". Три последние фото - приёмник подаренный Зеленоградским заводом "Ангстрем" членам Госкомиссии.

Галерея

•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•

Файлы

• Описание приёмника в справочнике Белова и Дрызго.
• Инструкция по эксплуатации 1965 года (Сергей Ермаков, Москва).
• Инструкция по эксплуатации 1966 года.
• Описание в Радио № 5 за 1965 год.
• Описание в иностранном журнале.
• Описание и схемы приёмника в Радио № 5 за 1965 год.

Видео

• Радиоприёмник Микро. Раритет.Моя коллекция - Приемники СССР. № 33. на YouTube, канал «Радиопосиделки с Жорой Минским»

Источники

• Фото Гольтман Яков, Израиль, Гадюкин, Газин Владислав Николаевич, Москва, Валерий Манюк, Минск и Андрей-Н.
• Фото Гольтман Яков, Израиль, Гадюкин, Москва, Валерий Манюк, Минск.

Примечания

Источник: Миниатюрный транзисторный радиоприёмник «Микро» ·rw6ase.narod.ru В. Г. Харченко · с разрешения автора
