Набор Юный радиолюбитель (3-й вариант)

Юный радиолюбитель
Год начала выпуска	1970
Заводы	Грозненский радиозавод
Элементная база	4 транзисторов
Габариты	129х79х39 мм

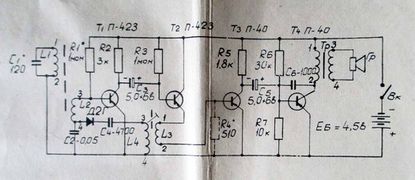

Набор "Юный радиолюбитель" (3-й вариант) выпускался возможно с 1970 года Грозненским радиозаводом. Набор мало отличается от 2-го варианта и так же позволяет собрать радиоприёмник на 4-х транзисторах и диоде по схеме прямого усиления для приёма радиостанций на фиксированной частоте в диапазоне СВ. При введении в схему КПЕ, возможен приём на всех частотах. Приём на магнитную антенну. Питание от батареи КБС-Л-0,5. Громкоговоритель 0,1ГД-6. Узлы, детали, батарея и громкоговоритель размещены в полистироловом корпусе размером 129х79х39 мм. В наборе должны быть, но отсутствуют некоторые детали.

Галерея

•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•

Источники

• Информация и фотографии 3-го варианта набора "Юный радиолюбитель" Виктора Павловича Сапронова (vic07), город Москва.
