Набор деталей радиолюбителя для сборки приёмника УКВ

Набор УКВ приёмника
Год начала выпуска	1981

Набор деталей радиолюбителя для сборки приёмника УКВ с 1981 года выпускал Пензенский завод "ВЭМ". Набор деталей позволяет радиолюбителю средней квалификации собрать действующий УКВ-ЧМ радиоприёмник со следующими параметрами: Диапазон принимаемых приёмником частот не уже 65,8...73 МГц. Реальная чувствительность не менее 30 мкВ. Номинальная выходная мощность 1,5 Вт. Напряжение питания 12 В. Максимальный потребляемый ток до 300 мА. Такой же набор деталей с громкоговорителем Б/У выпускался заводом ещё с 1979 года. Вот его страница на сайте РТ20: http://rw6ase.narod.ru/00/rk/ukw_rk.html

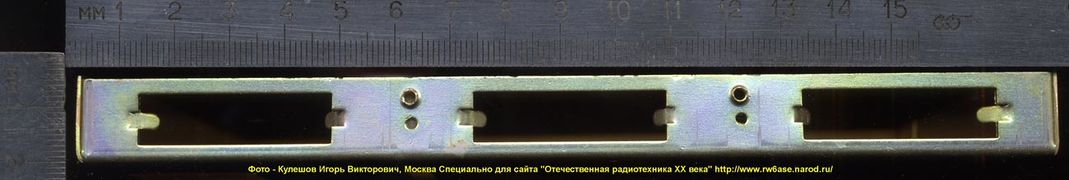

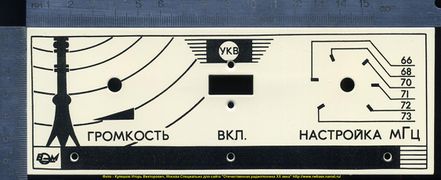

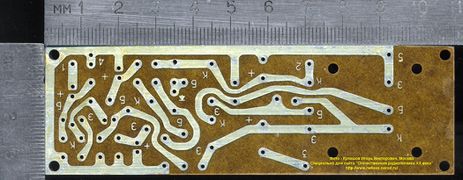

Галерея

•
•
•
•
•
•
•
•
•
•
•
•
•
•
•

Файлы

• Подробнее о наборе в инструкции по сборке и монтажу приёмника с электрической и монтажными схемами.

Источники

• Приведённые в инструкции электрическая схема этого и автомобильного УКВ приёмника этого же завода одинакова, но монтажная схема УНЧ имеет отличия и ближе к автомобильному варианту.
• Материалы предоставил Кулешов Игорь Викторович, Москва.
