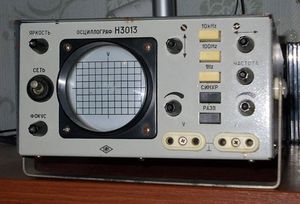

Осциллограф ''Н3013'' (Учебный)

Н3013

Год начала выпуска

1982

Заводы

Краснодарский завод измерительных приборов

Габариты

50х40 мм

Осциллограф "Н3013" (Учебный) выпускался возможно с 1982 года Краснодарским заводом измерительных приборов. Осциллограф предназначен для использования в лабораторных работах общеобразовательных средних школ для наблюдений простейших электрических процессов. Диапазон наблюдаемых периодических сигналов от 0 до 10 кГц. Размер рабочей части экрана 50 х 40 мм. Толщина луча Н3013 не более 1 мм. Неравномерность АЧХ не более 50%. Дрейф усилителя канала «У» не более 200 мВ. Входное сопротивление усилителя 500 ±100 кОм. Параллельная емкость 20 пФ. Минимальная величина исследуемого сигнала 20 мВ. Частота разверток канала горизонтального отклонения электронного луча от 1 Гц до 10 кГц. Мощность, потребляемая осциллографом 12 Вт.
