Осциллограф ''С1-101''

С1-101
Год начала выпуска	1992
Заводы	Львовское ПО имени Ленина
Габариты	281х159х71 мм
Масса	1,5 кг

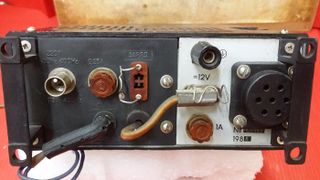

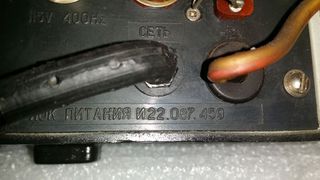

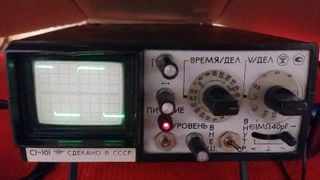

Миниатюрный универсальный осциллограф "С1-101" с 1987 года выпускало Львовское ПО им. Ленина и Екатеринбургское ООО "Белвар". Диапазон: 0...5 МГц. Ширина луча ~ 0.6 мм. Размер экрана - 40x30 мм. Питание 220, 110, 27 и 12 вольт. Блок для питания осциллографа был как встроенный внутрь, так и отдельный, вставляемый в специальную нишу прибора. Потребляемая мощность 18 Вт. Габариты прибора 281x155x69 мм. Вес 1.8 кг.

Галерея

•
•
•
•
•
•
•
•
•
•

Файлы

• Инструкция по эксплуатации.
