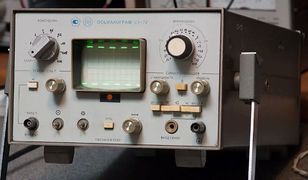

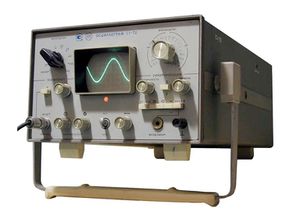

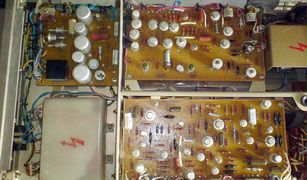

Осциллограф "С1-72" выпускался с 1974 года Брянским заводом "Электроаппарат". Предназначен для исследования электрических процессов путем визуального наблюдения и измерения их временных интервалов от 0,2 мкс до 500 мс и амплитуд от 40 мВ до 60 В (с выносным делителем до 500 В). Полоса пропускания тракта вертикального отклонения луча 0...10 МГц. Входное сопротивление усилителя вертикального отклонения на приоткрытом входе 1 МОм ±3 % с параллельной ёмкостью 10 пФ ±10 %. Применена ЭЛТ типа 8ЛО4И. Внутренний калибратор амплитуд и временных интервалов выдает калиброванное напряжение в виде "Меандра" амплитудой 0,6 В и частотой 1 кГц с погрешностью не более ±2,5 %. Потребляемая мощность от электросети переменного напряжения не превышает 35 ВА. Ток, потребляемый от источника постоянного тока, не превышает 0,75 А. Габаритные размеры прибора - 140 х 225 х 360 мм. Масса около 8,5 кг.
