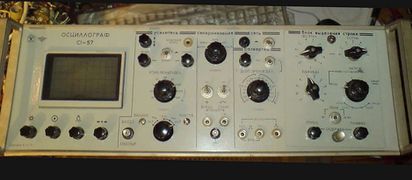

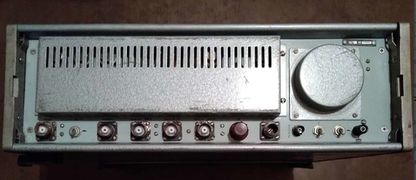

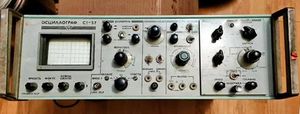

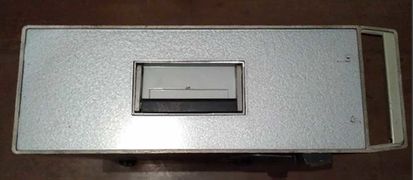

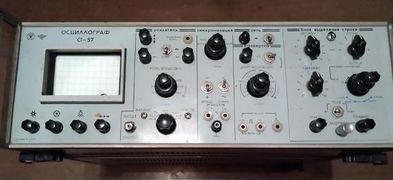

Осциллограф "С1-57" выпускался возможно с 1972 года Золочевским радиозаводом. Предназначен для визуального наблюдения импульсных и периодических электрических сигналов, измерения амплитуд и длительностей исследуемых сигналов, детального исследования телевизионного сигнала с индикацией на ВКУ рассматриваемого участка растра. Полоса пропускания усилителя вертикального отклонения от постоянного тока до 15 МГц. Входное сопротивление 1 МОм. Полоса пропускания усилителя горизонтального отклонения от постоянного тока до 3 МГц при неравномерности частотной характеристики 3 дБ. Частота калибратора 1 кГц. Применена ЭЛТ 11ЛО1И. Питание осциллографа осуществляется от сети переменного тока напряжением 220 В ±10 % частотой 50 Гц. Мощность, потребляемая от сети не превышает 110 В-А. Масса прибора не более 25 кг. Прибор изготавливался в двух вариантах: настольном и стоечном. Габариты прибора в стоечном варианте 520х160х510 мм, в настольном 480х160х475 мм. Осциллографу присвоен Государственный знак качества.

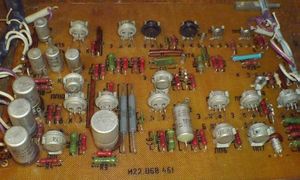

Галерея
Файлы
Источники
- Материалы подготовил Владимир Степанович Шумский, город Москва.
