| С1-17
|
|
|
| Год начала выпуска
|
1964
|
| Габариты
|
360х460х645 мм
|
| Масса
|
47 кг
|

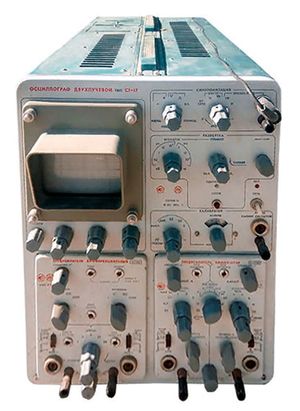

Осциллограф двухлучевой "С1-17" выпускался с 1964 года п/я 38 Приокского совнархоза. Предназначен для визуального наблюдения формы электрических сигналов и измерения их параметров. Минимальная частота следования развертки при наблюдении максимально быстрого процесса 250 Гц. Синхронизации осциллографа: внутренняя сигналами с высотой изображения на экране ЭЛТ более 0,5 или 1 деление в зависимости от установленного предусилителя; синусоидальными сигналами в диапазоне 20 Гц - 5 МГц; импульсами длительностью от 0,1 мкс до 0,5 с; сигналами от сети питания; внешняя сигналами с амплитудой до 100 В в диапазоне частот 20 Гц - 5 МГц. Электронно-лучевая трубка - 16ЛО2И. Имеется возможность подачи исследуемых сигналов непосредственно на отклоняющие пластины ЭЛТ. Потребляемая мощность 800 ВА с двумя любыми блоками. Габариты осциллографа 360x460x645 мм. Масса 47 кг.
Галерея
Файлы
Источники
- Имеет сменные блоки а так же возможность исследования и фотографирования до 4-х сигналов одновременно, определения суммы или разности сигналов.
- Фото с сайтов https://armadatest.net/ и https://radiostorage.net/.
- Материал подготовил Владимир Степанович Шумский, город Москва.
