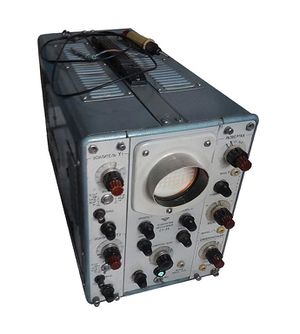

Осциллограф двухлучевой С1-34

С1-34
Год начала выпуска	1966
Заводы	Золочевский радиозавод
Габариты	230х485х330 мм
Масса	19 кг

Осциллограф двухлучевой "С1-34" выпускался возможно с 1966 года Золочевским радиозаводом. Предназначен для исследования периодических и импульсных процессов. Имеет 2 идентичных канала усиления. П олоса пропускания 0...5 МГц. Чувствительность 0,5 В/см. Входное сопротивление 1 МОм. Входная емкость 60 пФ. Имеет ждущую и непрерывную развертку. ЭЛТ 9ЛО1И. Питание переменным напряжением 220 В частотой 50 Гц или переменным напряжением - 115 В частотой 400 Гц. Потребляемая мощность - 150 ВА. Габаритные размеры - 230х485х330 мм. Масса не более 19 кг. Схемы и документация на осциллограф "С1-34" имеются в интернете.

Галерея

•

Источники

• Материал подготовил Владимир Степанович Шумский, город Москва.
