Осциллограф двухлучевой универсальный ''С1-74''
Перейти к навигации
Перейти к поиску
| С1-74 | ||
| ||
| Год начала выпуска | 1975 | |
| Заводы | Несколько заводов | |
| Габариты | 480х200х535 мм | |
| Масса | 37 кг | |
Осциллограф двухлучевой универсальный "С1-74" выпускался возможно с 1975 года несколькими заводами. Имел модернизацию "С1-74/1". Осциллограф "С1-74" со сменными блоками серии Я40-1 в канале вертикального отклонения и Я40-2 в канале горизонтального отклонения предназначен для исследования одновременно от 2-х до 4-х сигналов с амплитудой - 10 мкВ...500 В и длительностью - 0,3нс...150с. Полоса пропускания - 0 МГц...50 МГц. Тип индикатора - электронно лучевая трубка типа 13ЛО16А. Рабочая часть экрана 60 х 100 мм. Потребляемая мощность - 300 В•А. Габаритные размеры - 480 х 200 х 535 мм. Масса - 37кг.
Галерея
Файлы
Источники

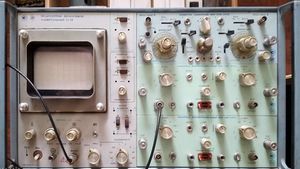

- Фотографии осциллографа предоставил Андрей Шетухин.
