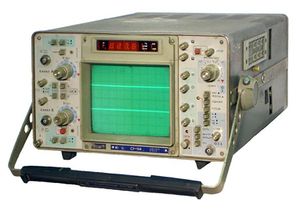

Осциллограф универсальный "С1-114" выпускался возможно с 1982 года Минским ПО имени В.И.Ленина. Прибор имеет два канала тракта вертикального отклонения, обеспечивающие режимы работы: канал А, канал Б, канал А инвертированный, суммирование сигналов от каналов А и Б, прерывистая или поочередная коммутация сигналов от каналов А и Б. Режимы развертки тракта горизонтального отклонения: автоколебательный, ждущий, однократный. В осциллограф встроен цифровой мультиметр с автоматическим переключением пределов измерений и индикацией полярности. Мультиметр измеряет постоянное напряжение от 0,1 мВ до 1000 В, переменное напряжение от 2 мВ до 300 В частотой от 20 Гц до 100 кГц, постоянный ток от 0,1 мкА до 2 А, сопротивление от 0,1 Ом до 20 Мом, температуру от -30 °C до +60 °C. Питание от сети переменного тока 220 В, с частотой 50 Гц или 220 В, с частотой 400 Гц. Мощность, потребляемая от сети 90 ВА. Габаритные размеры осциллографа - 200 х 348 х 502 мм. Масса: 14 кг.
Галерея
Файлы
Источники
- Материалы подготовил для сайта Владимир Степанович Шумский, город Москва.
