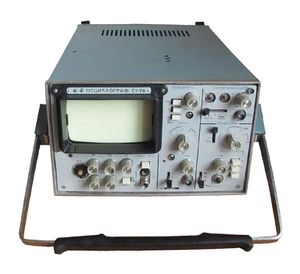

Осциллограф универсальный "С1-76" выпускался возможно с 1976 года Минским ПО "Калибр". Необходим для исследования формы электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров в диапазоне частот от 0 до 1 МГц. Применяется при разработке радиоаппаратуры, при проверке в процессе эксплуатации технических характеристик радиоустройств и в других областях науки и техники. Имеет открытый или закрытый вход усилителя вертикального отклонения. Входное сопротивление 1 Мом при входной емкости 45 пФ. Используется ЭЛТ 13ЛО18В. Питание осциллографа от сети переменного тока напряжением 220 ±10% В частотой в 50 и 60 Гц или напряжением 115 ±5% и 220 ±5% В, частотой 400 Гц. Потребляемая от сети мощность 55 ВА. Габариты осциллографа 308х180х421 мм. Вес 13 кг.
Галерея
Файлы
Источники
- Материалы для сайта подготовил Владимир Степанович Шумский, город Москва.
