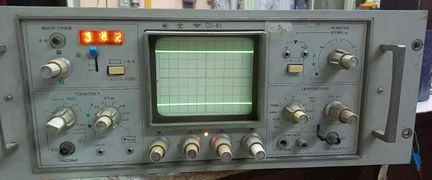

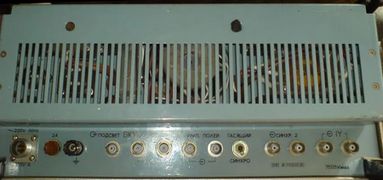

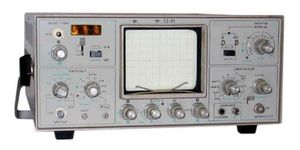

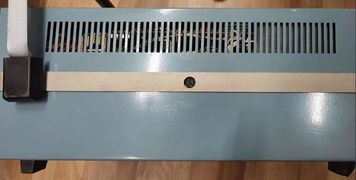

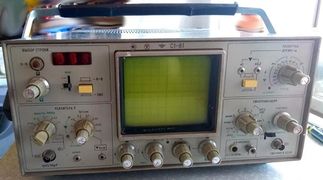

Осциллограф универсальный "С1-81" выпускался возможно с 1981 года Львовским ПО имени В.И.Ленина. Предназначен для визуального исследования формы и измерения параметров периодических электрических сигналов, исследования ч/белого и цветного телевизионных сигналов с индикацией на ВКУ рассматриваемого участка растра. Полоса пропускания тракта вертикального отклонения от 0 до 20 МГц. Максимальный размах напряжения исследуемого сигнала 200 В с выносным делителем. Применена ЭЛТ - 15ЛО2И. Использовался при разработке, настройке, ремонте и поверке радиоэлектронной аппаратуры в лабораториях и цехах, а также в системах ч/белого и цветного телевидения для контроля показателей телевизионного тракта. Питание от сети переменного тока напряжением 220 В ±10% частотой 50 Гц. Конструктивно выпускался как в настольном так и в стоечных вариантах. Габариты осциллографа - 408 х 180 х 485 мм. Масса 18 кг.
Галерея
Файлы
Источники
- Материал подготовил Владимир Степанович Шумский, гор.
