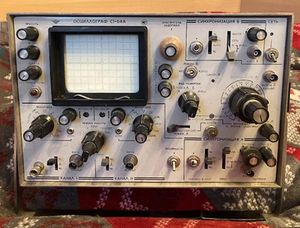

Осциллограф универсальный "С1-64А" выпускался предположительно с 1985 года Червоноградским заводом радиоаппаратуры Львовского ПО имени В.И. Ленина. Прибор двухканальный, предназначен для визуального наблюдения и исследования непрерывных, импульсных и однократных процессов. Двухканальный. Полоса пропускания 0…50 МГц. Входное сопротивление каналов вертикального отклонения без делителя 1±0,02 МОм. Тракт вертикального отклонения обеспечивает режимы работы: канал 1, канал 2, прерывисто, поочередно, 1±2 (алгебраическое сложение). Модель является модернизацией осциллографа "С1-64". Отличия: лампы триод-нувисторы 6С51Н-В на входе усилителей вертикального и горизонтального отклонения, а также на входе канала синхронизации заменены полевыми транзисторами 2П303Е; применена ЭЛТ 11ЛО2И с площадью экрана 80 х 64 мм; изменились габариты осциллографа. Потребляемая мощность 130 ВА. Габариты прибора - 357х245х512 мм. Вес 19 кг.
Галерея
Файлы
Источники
- Материал подготовил Владимир Степанович Шумский, город Москва.
