| С1-65
|
|
|
| Год начала выпуска
|
1972
|
Осциллограф универсальный "С1-65" выпускался с 1972 года. Предназначен для исследования формы электрических сигналов наблюдением и измерения их амплитудных и временных параметров в цехах и лабораториях. Неравномерность АЧХ тракта вертикального отклонения в диапазоне частот от 0 до 10 МГц по отношению к частоте 100 кГц - 5 %; при коэффициенте 0.005 В/ДЕЛ, в диапазоне частот от 0 до 7 МГц - 5%. Время нарастания переходной характеристики тракта вертикального отклонения в положениях 0.1; 0.2; 0.5; 1; 2; 5; 10; переключателя В/ДЕЛ - 10 нс. В положениях 0.01; 0.02; 0.05 около 7 нс. Выброс на переходной характеристике - 5%. Параметры входа усилителя вертикального отклонения /УВО/: входное сопротивление 1±0.03Мом; входная ёмкость, параллельная сопротивлению входа - 30пФ; входное сопротивление с выносным делителем 1:10 составляет 10±1 МОм с ёмкостью, параллельной входному сопротивлению 10±2 пФ. Блок развёртки работает в автоколебательном и ждущем режимах и имеет однократный запуск. Осциллограф допускает непрерывную работу в течение 16 часов. Вся документация находится на стороннем сайте.
Галерея
Файлы
Источники

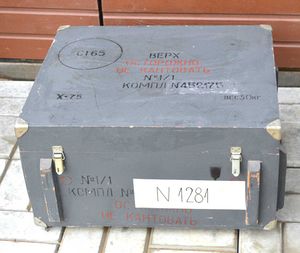

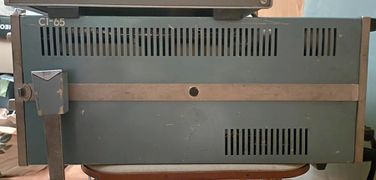

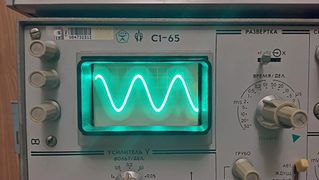

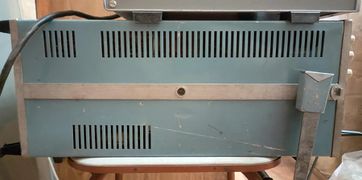

- Фотографии осциллографа "С1-65" Валентина Георгиевича Смирных, Санкт-Петербург и с интернет-продаж.
