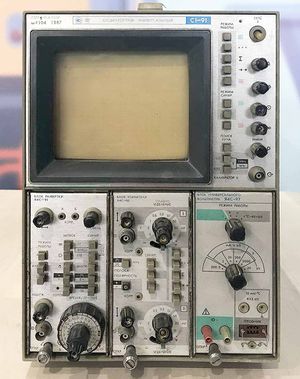

Осциллограф универсальный "С1-91" выпускался возможно с 1987 года ПО им. 60-летия Октября (Литва). Предназначен для комплексного исследования электрических сигналов путем визуального наблюдения и фотографирования. Полоса частот для исследования сигналов: в реальном масштабе времени от 0 до 100 МГц; в режиме стробоскопического преобразователя от 0 до 10 ГГц. Входное полное сопротивление 1 МОм/20 пФ; 10 МОм/10 пФ (с выносным делителем 1:10). ЭЛТ 17ЛО7И. Рабочая часть экрана 100х120 мм. Режимы запуска развертки: автоколебательный; ждущий; однократный. Скорость фотозаписи 500 км/с. Питание напряжением 220±22 В, частотой 50±0,5 Гц. Потребляемая мощность 230 ВА. Габариты 232х612х344 мм. Вес 20 кг. Конструктивно осциллограф состоит из базового прибора и сменных блоков в каналах вертикального (два блока) и горизонтального (один блок) отклонения. Имеет три отсека для установки сменных блоков.
Галерея
Файлы
Источники
- Материал для сайта подготовил Владимир Степанович Шумский, город Москва.
