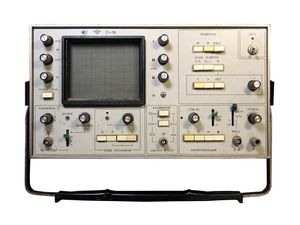

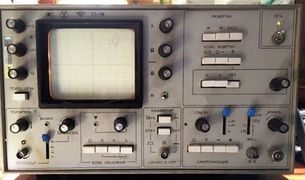

Осциллограф универсальный автоматический "С1-78" выпускался возможно с 1977 года Золочевским радиозаводом. Служит для визуального исследования и оперативного контроля гармонических электрических сигналов в диапазоне частот 0...35 МГц и измерения их размахов от 0,02 до 40 В без делителя 1:10; в диапазоне 0...29 МГц и измерения их размахов от 0,2 до 300 В с делителем 1:10. Обеспечивает индикацию коэффициента отклонения и коэффициента развертки в цифровой форме. Входной активное сопротивление при открытом входе составляет 1 МОм, входная ёмкость 30 пФ. Электронно-лучевая трубка 15ЛО1И. Питание переменным напряжением 220 В частотой 50 Гц или переменным напряжением 115 В частотой 400 Гц. Габариты 408х222х466 мм. Масса 19 кг. Осциллографу присвоен Государственный знак качества СССР.
Галерея
Файлы
Источники
- Материал для сайта подготовил Владимир Степанович Шумский, Москва.
