Осциллограф универсальный двухканальный С1-64
Перейти к навигации
Перейти к поиску
| С1-64 | ||
| ||
| Год начала выпуска | 1972 | |
| Заводы | Червоноградский завод радиоаппаратуры | |
| Габариты | 354х220х500 мм | |
| Масса | 19 кг | |

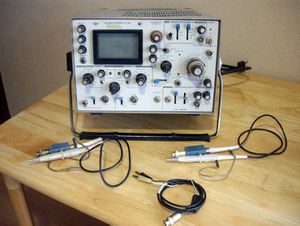

Осциллограф универсальный двухканальный "С1-64" выпускался возможно с 1972 года Червоноградским заводом радиоаппаратуры. Предназначен для одновременного исследования формы электрических сигналов путем визуального наблюдения и измерения их временных и амплитудных значений. Полоса пропускания 0…50 МГц. Чувствительность каналов вертикального отклонения 5 мВ/дел…10 В/дел. Входное сопротивление каналов вертикального отклонения без делителя 1 МОм. Применена ЭЛТ типа 11ЛО1И с рабочей площадью экрана 80 х 48 мм. Питание от сети переменного тока 220 В частотой 50 Гц; 220 В или 115 В частотой 400 Гц. Потребляемая мощность 150 ВА. Габариты - 354 х 220 х 500 мм. Масса 19 кг.

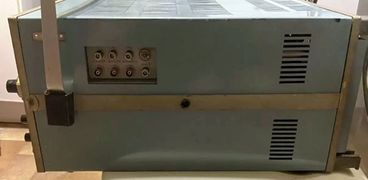

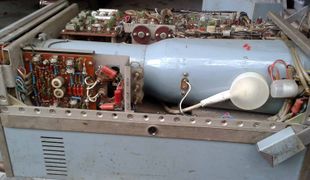

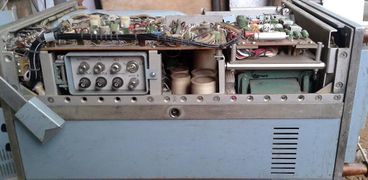

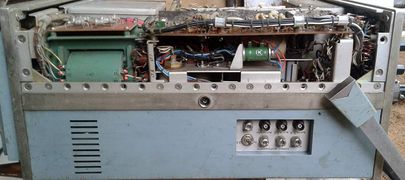

Галерея
Файлы
Источники
- Материалы подготовил Владимир Степанович Шумский, город Москва.
