Полный усилитель ''Электроника У-104-стерео''

Электроника У-104C
Год начала выпуска	1990

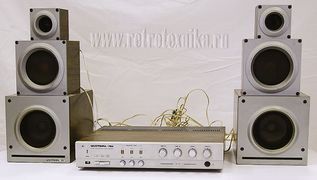

Полный усилитель "Электроника У-104-стерео" выпускался с I-кв 1990 года. Он предназначен для высококачественного усиления стерео и монофонических программ от различных источников и рассчитан на работу с модульными АС, например "25АС-132" обеспечивающими локализацию звуковых образов по фронту и глубине, расширение зоны стереоэффекта, снижение искажений, повышение уровня громкости при той же мощности. При использовании обычных АС работает только общий канал усилителя Электроника У-104-стерео, позволяющий получить обычный стереофонический эффект. В усилителе имеются переключатели входов и видов работ, выключатель тонкомпенсации, раздельные для каждого канала и общие для всех каналов УС регуляторы уровня сигнала регуляторы тембра ВЧ и НЧ, индикаторы уровня выходного сигнала в каждом канале, электронная защита от КЗ выхода и защита АС от бросков тока при включении и выключении питания. Основные характеристики УЗЧ: Чувствительность 200 мВ, диапазон воспроизводимых звуковых частот общего канала 20...20000, СЧ - 500...20000 и ВЧ канала - 5000... 20000 Гц; номинальная (максимальная) выходная мощность НЧ и СЧ каналов 10(35), ВЧ 5(25) Вт, номинальное сопротивление нагрузки НЧ, СЧ каналов 4, ВЧ - 8 Ом, коэффициент гармоник при номинальной мощности в диапазоне рабочих частот по каналам 0,3%, отношение сигнал/шум при номинальной выходной мощности каналов -66 дБ, пределы регулировки тембра на частотах 40/16000 Гц ±10 дБ, регулировки стереобаланса 6 дБ, габариты усилителя 430х360х76 мм, вес 8,6 кг. Цена усилителя 180 рублей.

Галерея

•
•
•
•
•
•

Источники

• Фотографии усилителя предоставил Соловей Дмитрий, Слуцк, Минская область.
