Полный усилитель звуковой частоты ''Электроника УК-042-стерео'' и ''Электроника УК-043-стерео''

Электроника УК-042C
Год начала выпуска	1984

Полный усилитель звуковой частоты "Электроника УК-042-стерео" и "Электроника УК-043-стерео" выпускались с I-кв 1984 года Винницким заводом "Ореол". Усилитель "Электроника УК-042-стерео" предназначен для усиления музыкальных и речевых программ при работе с магнитофонов, тюнеров, электропроигрывающих устройств и другой бытовой аппаратуры. В усилителе имеется квазисенсорный коммутатор входов со светодиодной индикацией подключённого входа и выходные гнёзда для подключения сигналов с внешнего усилителя, с предварительного усилителя и с эквалайзера. Предусмотрена электронная защита усилителя от перегрузок, защита АС от постоянного напряжения на выходе усилителя. Технические характеристики: Диапазон воспроизводимых частот 20...22000 Гц. Коэффициент нелинейных искажений 0,3%. Отношение сигнал/шум при выходной мощности 20 Вт - 75 дБ. Переходное затухание между каналами не менее 45 дБ. Номинальная выходная мощность на нагрузке 8 Ом - 2x20 Вт. Потребляемая мощность 75 Вт. Габариты усилителя 320x60x320 мм. Масса 6 кг. Розничная цена 215 рублей. В конце 1984 года завод выпускал модернизированный усилитель "Электроника УК-043-стерео" Hi-Fi в котором были применены светодиодные идикаторы перегрузки и увеличен диапазон частот до 25000 Гц. Во всём остальном, кроме немного улучшенного и более строгого внешнего оформления оба усилители аналогичны.

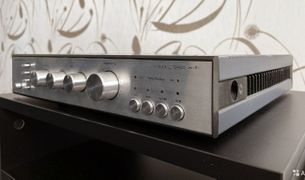

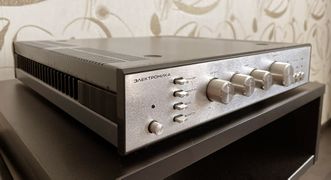

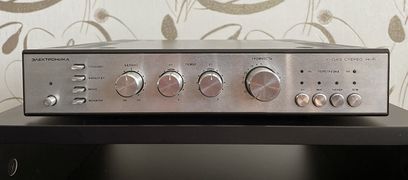

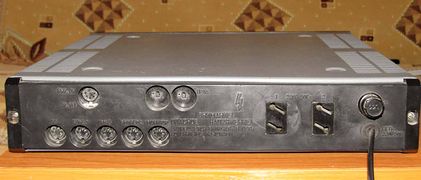

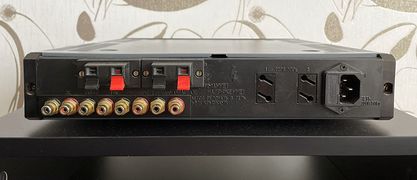

Галерея

•
•

Файлы

• Электрическая схема усилителя "Электроника УК-043-стерео".
