Портативный кассетный магнитофон ''Легенда-404''

Легенда-404
Марка	Легенда
Год начала выпуска	1979
Заводы	Арзамасский приборостроительный завод имени 50-летия СССР
Выходная мощность	0,8 Вт

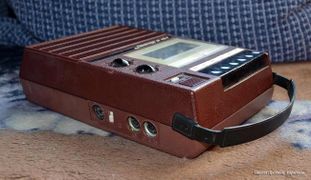

Портативный кассетный магнитофон "Легенда-404" с 1977 года выпускал Арзамасский приборостроительный завод имени 50-летия СССР. Магнитофон 2-х скоростной и предназначен для записи музыкальных и речевых фонограмм на магнитную ленту в кассетах МК-60 и их воспроизведения. Диапазон частот звука на линейном выходе и номинальной скорости 63...10000 Гц, на дополнительной 80...3150 Гц. Питание от 6-ти батарей типа А-343 или от сети через выносной БП. Номинальная выходная мощность 0,5 Вт, максимальная 0,8 Вт. В модели имеется электретный микрофон, АРУЗ, разъём радиокассеты (приёмника прямого усиления или супергетеродина), работающей в диапазоне ДВ. С 1989 года магнитофон выпускался под наименованием Легенда М-404. За время выпуска магнитофон претерпел изменения схемы и конструкции. Был убран разъём радиокассеты. Конструкция не позволяла применять радиокассеты от магнитофона "Легенда-401". Контакты радиокассеты здесь расположены слева, а у "Легенды-401" - справа.

Галерея

•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•

Файлы

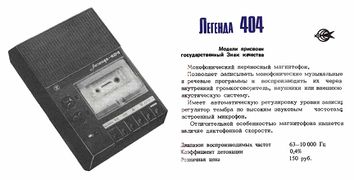

• Описание магнитофона в справочнике БАМЗ.
• Описание модели в справочнике Н.В.Анисимова.
• Инструкция по эксплуатации магнитофона.

Видео

• "Легенда 404" кассетный магнитофон СССР 1979 г. на YouTube, канал «Виртуальный музей Retrotexnika»
• Кассетный магнитофон "Легенда-М-404" ("Legend-M-404") на YouTube, канал «Блоги и обзоры советского радио»

Примечания

Источник: Портативный кассетный магнитофон «Легенда-404» ·rw6ase.narod.ru В. Г. Харченко · с разрешения автора
