Портативный катушечный магнитофон ''Орбита-1''

Орбита-1
Марка	Орбита
Год начала выпуска	1965
Заводы	Ленинградский завод "Пирометр"
Габариты	310х210х105 мм
Масса	4,85 кг

Портативный катушечный магнитофон "Орбита-1" с 1965 года выпускал Ленинградский завод "Пирометр". Магнитофон служит для записи фонограмм с любых источников и представляет собой переносную конструкцию, с питанием от батарей типа А-373 или через выносной блок питания от сети. ЛПМ модели - двухмоторный, скорость протяжки ленты 9,53 см/сек. Ведущий электродвигатель ДКС-16, перемоточный ДМ-0,3-ЗА. Катушки вмещают 180 метров магнитной ленты типа 6. Время записи или воспроизведения катушки 2х30 мин. В аппарате применены транзисторы П-39Б, П-41, П-37 и П-201. Полоса звуковых частот записываемых или воспроизводимых на линейном выходе - 60...10000 Гц. Номинальная выходная мощность 0,5 Вт. Громкоговоритель 0,5ГД-12. Габариты магнитофона - 310х210х105 мм. Масса около 4,85 кг.

Галерея

•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•

Файлы

• Инструкция по эксплуатации магнитофона 1965 г.
• Инструкция по эксплуатации магнитофона 1967 г.

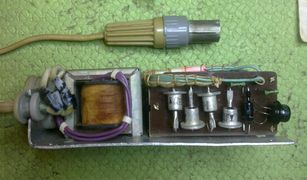

• Описание БП.
• Описание магнитофона в журнале Радио № 1 за 1967 год.
• Описание в справочнике Гладышева.
• Описание в книге Весенина.
