Портативный транзисторный радиоприемник ''Геолог-2''

Материал из Виртуальный музей и справочник - Радиотехника ХХ веки
Перейти к навигации Перейти к поиску
Геолог-2
Geolog2 0(2944).jpg
Год начала выпуска 1972

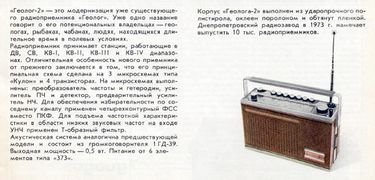

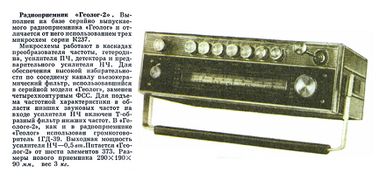

Портативный транзисторный радиоприемник "Геолог-2" с 1972 года выпускал Днепропетровский радиозавод. Модель выполнена на базе серийного радиоприёмника "Геолог", отличаясь от него использованием трёх микросхем серии "К237". Они работают в преобразователе частоты, гетеродине, УПЧ, детекторе и предварительном усилителе НЧ. Для обеспечения высокой избирательности по соседнему каналу пьезокерамический фильтр, использовавшийся в модели "Геолог", заменен четырехконтурным ФСС. Для подъема АЧХ в области низших звуковых частот на входе УНЧ включен Т-образный фильтр нижних частот. Как и в приёмнике "Геолог", здесь установлен громкоговоритель 1ГД-39. Номинальная выходная мощность 0.5 Вт. Питается приёмник от 6 элементов 373. Размеры модели 290х190х90 мм, его масса 3 кг.

Галерея

Файлы

Источники

  • Фото Каклюгина Александра Григорьевича, Кишинёв.
