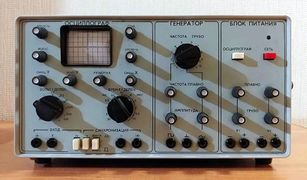

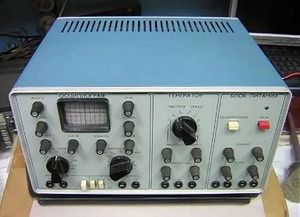

Прибор комбинированный для радиолюбителя "СУРА" изготавливался с 1983 года Пензенским ордена Трудового Красного Знамени заводом Вычислительных электронных машин. Прибор предназначен для радиолюбителей, занимающихся разработкой и настройкой всевозможной радиоэлектронной аппаратуры в домашних условиях. Прибор включает в себя 4 функционально законченных узла, объединенных в одном корпусе: однолучевой осциллограф с полосой пропускания от 0 до 10 МГц и электронно-лучевой трубкой 6ЛО1И; генератор синусоидальных сигналов с диапазоном регулируемых частот от 25 Гц до 600 кГц; генератор прямоугольных сигналов с частотой 3 Гц, 3 кГц и 2 МГц; блок питания, который состоит из 2-х одинаковых стабилизированных источников питания, с регулируемым выходным напряжением от 2 до 14 В и максимальным током нагрузки 0,7 А. Электропитание прибора осуществляется от сети переменного тока напряжением 220 В ± 10%,частотой 50 Гц. Мощность, потребляемая от сети, не более 100 ВА. Габаритные размеры: 327х145х260 мм. Масса прибора без упаковки не более 7 кг.
