| Тонар-1 | ||
| ||
| Марка | Тонар | |
| Год начала выпуска | 1984 | |
| Заводы | Радиозавод "Спутник" | |

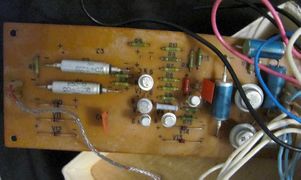

Радиоконструктор "Тонар-1" с 1984 года выпускал радиозавод "Спутник", город Молодечно. "Тонар-1" позволяет из набора деталей и узлов изготовить усилитель мощности. Номинальная выходная мощность усилителя на нагрузке сопротивлением 4 Ом - 10 Вт. Номинальный диапазон частот звука, при неравномерности АЧХ не более ±1,5 дБ - 20...30000 Гц. Коэффициент гармоник не более 2%. Максимальный потребляемый ток при напряжении питания ±18 В - 1,5 А. Используя сопровождающие наборы "Тонар-2" (Предусилитель с темброблоком) и "Тонар-3" (корпус с БП) можно собрать законченный полный высококачественный усилитель ЗЧ. При этом РК "Тонар-1" и "Тонар-2" необходимо по два комлекта.
Галерея
Файлы
- Инструкция по сборке и настройке радиоконструктора "Тонар-1".
- Подробнее о наборах "Тонар-22 и "Тонар-2" в журнале Радио № 5 за 1984 год.
