Радиола сетевая ламповая ''Вэф-Радио''

Материал из Виртуальный музей и справочник - Радиотехника ХХ веки
Перейти к навигации Перейти к поиску

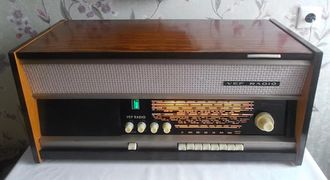

Вэф-Радио
Wef radio0(2609).jpg
Год начала выпуска 1965

Радиола сетевая ламповая "Вэф-Радио" с 1965 года выпускалась Рижским государственным электротехническим заводом "ВЭФ". В начале 1965 года рижский завод ВЭФ приступил к серийному выпуску радиолы марки ВЭФ-Радио, другое наименование ВЭФ-Радио-65. Радиола состоит из 8-ми лампового супергетеродинного приёмника 1-го класса и 3-х скоростного электропроигрывающего устройства III-ЭПУ-20 или II-ЭПУ-40. Приёмник радиолы рассчитан на приём радиостанций в диапазонах длинных, средних, коротких и ультракоротких волн, КВ диапазон разбит на два поддиапазона. Для приёма в диапазонах ДВ, СВ применена внутренняя поворотная ферритовая антенна, а в УКВ внутренний диполь. В радиоле имеется плавная регулировка тембра, раздельно по ВЧ и НЧ. Принципиальная схема радиолы схожа со схемой радиолы Ригонда-моно за исключением небольших изменений в номиналах элементов в блоке КСДВ-ПЧ и БП и отличается внешним оформлением футляра, который может быть напольным и настольным. АС состоит из громкоговорителя 4ГД-4. Размеры радиолы 740х336х320 мм, масса 21 кг. Диапазоны: ДВ 150...408 КГц. СВ 525...1605 КГц. КВ-1 3,95...7,4 МГц. КВ-2 9,1...12 МГц и УКВ 65,8...73 МГц. Чувствительность с внешней антенной в диапазонах ДВ, СВ, КВ 50 мкВ, в диапазоне УКВ 5 мкВ. Чувствительность с внутренней магнитной антенной в диапазонах ДВ, СВ 1,5 мВ/м. В тракте AM, ПЧ 465 кГц, ширина полосы пропускания при ослаблении сигнала 6 дБ в положении узкая полоса 5 кГц, широкая полоса 11 кГц и в положении местный приём 15 кГц. В тракте ЧМ, ПЧ 6,5 МГц, полоса пропускания 150 КГц. Избирательность по AM тракту 60 дБ. АРУ обеспечивает изменение сигнала на выходе на 11 дБ при изменении на входе на 40 дБ. Максимальная выходная мощность 3,5 Вт, диапазон воспроизводимых звуковых частот AM тракта 80...6000 Гц, ЧМ 80...12000 Гц, грамзаписи 80..10000 Гц. Чувствительность с гнёзд звукоснимателя 200 мВ. ЭПУ снабжён автовыключателем и микролифтом, рассчитан на воспроизведение пластинок на скоростях 78, 45 и 33 об/мин. Питание радиолы осуществляется от электросети. Потреблямая мощность при приёме 60 Вт, а при прослушивании грамзаписи 75 Вт.

Галерея

Файлы

Видео

Источники

  • Экпонат А.Гаврилушкина, фото В.В.Колесник, Серпухов.
