Радиоприёмник ''Юность КП-101'' из набора-конструктора

Юность КП-101-(Р-приёмник)

Год начала выпуска

1978

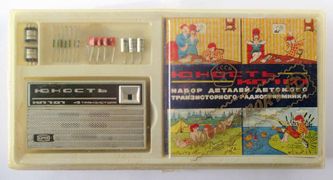

Радиоприёмник "Юность КП-101" из набора-конструктора с 1978 года выпускал 1-й Московский приборостроительный завод. Набор-радиоконструктор Юность КП-101 предназначен для сборки действующего транзисторного радиоприёмника по рефлексной схеме прямого усиления 2-V-3 на четырёх транзисторах работающего в диапазоне средних волн: 200...550 м (520...1600 кГц). Приём радиовещательных станций осуществляется на внутреннюю ферритовую антенну. Двухтактный выходной каскад усилителя мощности обеспечивает номинальную выходную мощность 130 мВт. Для повышения чувствительности и избирательности по соседнему каналу в схему введена положительная обратная связь. Радиоприёмник рассчитан на питание от источника постоянного тока напряжением 9 вольт. В качестве источника можно использовать миниатюрные батареи типа Крона. Среднее значение потребляемого тока 16 мА. Радиоприемник собирается в малогабаритном, пластмассовом корпусе. Монтаж деталей выполняется на печатной плате.
