Радиоприёмник батарейный ''Воронеж'' (1951)

Воронеж

Марка

Воронеж

Годы выпуска

1951—1953

Заводы

Воронежский радиозавод

Принимаемые диапазоны волн

ДВ, СВ, КВ

Выходная мощность

0,1 Вт

Габариты

355х235х136 мм

Масса

8 кг

Радиоприёмник батарейный "Воронеж" выпускался ограниченной серией Воронежским радиозаводом с 1951 по 1953 год включительно. Всего было выпущено ~ 7000 приёмников, причём около 80% в 1953 году. Переносной пятиламповый супергетеродинный радиоприёмник предназначен для приёма в диапазонах ДВ, СВ и КВ (24,8...50,8 м). Приём возможен в переносном и стационарном вариантах, питание при этом осуществляется от сухих батарей или от сети переменного тока. В стационаре приём осуществляется на внешнюю антенну, а в переносном варианте и только в диапазонах ДВ, СВ на рамочные антенны. В преобразователе работает гептод 1А1П, в УПЧ - два пентода 1К1П, в детекторе и предусилителе НЧ диод-пентод 1Б1П; оконечная ступень усилителя НЧ работает на пентоде 2П1П. В приёмнике применен динамический громкоговоритель типа 0,5ГД3. Анодная батарея БАС-Г-120-С-0,45, батарея накала БНС-1,5. Общая потребляемая мощность от этих батарей при отсутствии сигнала звука 1,3 Вт и при громкой передаче - 1,8 Вт. В стационаре питание производится от внутреннего блока питания. Потребляемая мощность при этом около 8 Вт. Чувствительность на ДВ, СВ - 400 мкВ, КВ - 500 мкВ. Номинальная выходная мощность - 0,1 Вт. Приёмник оформлен в пластмассовом футляре размерами 355х235х136 мм с металлической шторкой, позволяющей закрыть лицевую панель. По бокам шкалы расположены ручки настройки и громкости. Ручки переключателя питания от сети на батареи, а также выключатель и переключатель диапазонов расположены под шкалой. На задней стенке приёмника имеется дверца открывающая доступ к лампам, батареям, переключателю напряжения сети и предохранителю. Вес приёмника с батареями 8 кг. Некоторые приёмники конструктивно не имели металлической шторки.

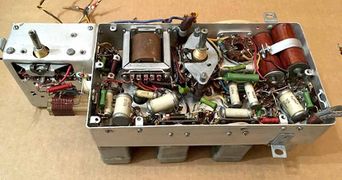

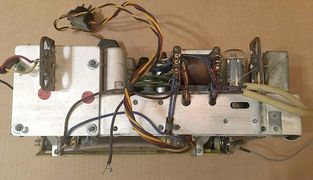

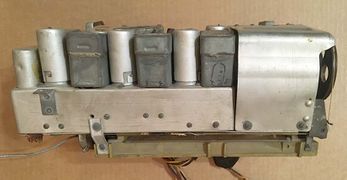

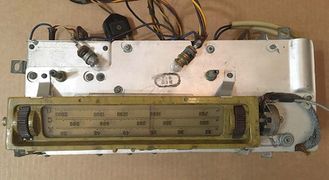

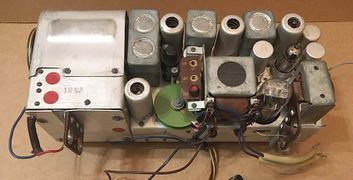

Галерея

Файлы

Видео

Радиоприемник "Воронеж" СССР 1951 г на YouTube, канал «Виртуальный музей Retrotexnika»

Источники

Фото: Дмитрия Гурьянова, Мытищи, Сергея Лисовина, Луганск, Игоря Бобеля, Бруклин, Сергея Штыги, Санкт-Петербург.
Фото радиоприёмника Дмитрия Гурьянова, Мытищи.
Фото радиоприёмника Сергея Лисовина, Луганск.
Фото радиоприёмника Игоря Бобеля, Бруклин.
Фото радиоприёмника Сергея Штыги, Санкт-Петербург.
