Радиоприёмник батарейный 'Тула''

Радиоприёмник батарейный 'Тула

Марка

Год начала выпуска

1951

Заводы

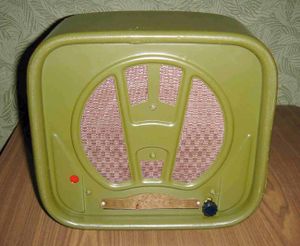

Радиоприёмник батарейный "Тула" с 1951 года выпускал Иркутский завод № 394 НКЭП. Радиоприёмник Тула собран на двух пальчиковых лампах по схеме прямого усиления 0-V-1 с постоянной обратной связью и очень экономичен. Есть возможность приёма на наушники с детектором при отсутствии батарей и включение радиоточкой. Диапазоны: ДВ 150...410 кГц. СВ 540...1500 кГц. Чувствительность модели около 40 мВ/м. Потребление анода 4,5 мА, накала 60 мА. Выходная мощность 40 мВт. Диапазон звуковых частот 200...3500 Гц. Среднее звуковое давление 2,3 бара. Детали и узлы радиоприёмника смонтированы на плоской панели из изоляционного материала. Узел настройки частоты состоит из катушек с передвижным сердечником из альсифера. Перемещение производится шнуровой тягой. Для перекрытия диапазона разбитого на 4 участка, сердечник проходит поочередно через четыре катушки. Переключатель связан с сердечником тягой и переключение производится автоматически при переходе сердечника по катушкам. Приёмник имеет одну ручку, которая кроме настройки и переключения диапазонов, служит для регулировки громкости и включения питания. При поднятии ручки вверх включается питание и срабатывает указатель включения. Перемещениями ручки вверх или вниз регулируют громкость. Настройка на волну в первых выпусках осуществлялась передвижением ручки в горизонтальном направлении, а с 1952 года уже вращением её вокруг собственной оси. Магнитная система громкоговорителя находится внутри диффузора. Для повышения к.п.д. Накалы ламп соединены последовательно и рассчитаны на питание от 2-х элементов типа ЗС. Когда через несколько месяцев работы напряжение элементов падает до 2,2 вольта, одну половину нити накала лампы 2П1П замыкают накоротко и приёмник продолжает работать в экономичном режиме. Для этого служит винт, расположенный с задней стороны на кронштейне. При его ввёртывании в верхнее отверстие, происходит замыкание части нити, что позволяет лучше использовать батареи. Для анодов используется батарея БАС-Г-60. Батареи заключены в коробку с гнездом для соединения шнуром с приёмником. Радиоприёмник "Тула" выпускали в нескольких вариантах внешнего оформления. Видеосюжет о модели. Некоторые дополнения Владимира Степановича Шумского, город Москва.
