Радиоприёмник детекторный ''ЗИМ-1''

ЗИМ-1
Год начала выпуска	1941
Заводы	Минский радиозавод
Габариты	140х105х70 мм

Радиоприёмник детекторный "ЗИМ-1" выпускал с 1947 года Минский радиозавод имени Молотова. Радиоприёмник служит для приёма местных или мощных удалённых радиовещательных станций, работающих в диапазоне 450...1900 метров на хорошую антенну и заземление. Желаемая антенна: длина 40...50 метров, высота подвеса 10...15 метров, провод диаметром 2...3 мм. Заземление: лист железа 60 х 60 см, закопанный на глубину 1...1,5 метра. Головные телефоны для прослушивания надо применять пьезоэлектрические или электромагнитные с последовательным соединением обмоток, общим сопротивлением 3200...7000 Ом. Габариты радиоприёмника - 198 х 140 х 105 х 70 мм. Масса без обвеса - 730 гр. Дополнения от Юрия.

Галерея

•
•
•
•
•
•
•
•
•
•

Файлы

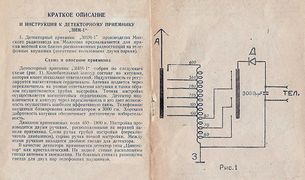

• Описание радиоприёмника "ЗИМ-1".

Видео

• Детекторный радиоприемник "ЗИМ-1" на YouTube, канал «Виртуальный музей Retrotexnika»

Источники

• Фото Валерия Манюк, Минск и с сайта: forum.antradio.ru.
• Фото Валерия Манюк, Минск и с сайта: http://forum.antradio.ru/.

Примечания

Источник: Радиоприёмник детекторный «ЗИМ-1» ·rw6ase.narod.ru В. Г. Харченко · с разрешения автора
