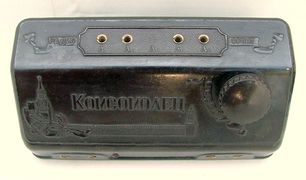

Радиоприёмник детекторный ''Комсомолец''
Комсомолец | ||
| ||
Год начала выпуска | 1947 |
Радиоприёмник детекторный "Комсомолец" с октября 1947 по март 1957 года изготавливали: Молотовский завод "Урал", Минский радиозавод, Артель "Радиофронт", Калининградский горпромкомбинат, лаборатория "Радиофронт", Московский завод "Красный Октябрь", завод им. Радиофронта и несколько других. Конструктор радиоприёмника - Михаил Романович Капланов - инженер НИИ МПСС. Радиоприёмник Комсомолец предназначен для приёма на головные телефоны местных и мощных не особенно отдаленных вещательных радиостанций, работающих в диапазонах длинных в средних волн от 2000 до 250 м. В контурных катушках приёмника находится передвижной альсиферовый сердечник для осуществления плавкой настройки приёмника. Рекомендуемая антенна: наружная, с общей длиной 40-50 м и высотой подвеса не менее 10...16 м. Антенный провод, подходящий к приёмнику, заделывается в однополюсную вилку, вставляемую в гнёзда А-1, А-2, А-3, А-4 или А-5 в зависимости от длины волны принимаемой радиостанции. В качестве заземления используется металлический лист размером 60х60 см и более, закопанный в землю на глубину от 1 м. Провод от заземления заделывается в однополюсную вилку и эта вилка должна быть вставлена в гнездо 3. Головные телефоны применены пьезоэлектрического или электромагнитного типа. Вилки от головных телефонов вставляются в гнёзда Т. Для предварительной грубой настройки приёмника на радиостанцию, вилку с антенным проводом и детектор вставляют в соответствующие гнёзда верхней панели приёмника. Если вилка с антенным проводом вставлена в гнезда А-1, А-2 то детектор своими вилками должен вставлен в левую пару детекторных гнёзд 1 и 2; если вилка с антенным проводом вставляется в гнезда A-3, А-4 или А-5, то детектор нужно переставлять в правую пару детекторных гнезд 2 и 3. Точная настройка на станцию достигается медленным вращением ручки настройки, связанной с альсиферовым сердечником. При вращении этой ручки можно настроиться на радиостанцию, работающие примерно на следующих волнах: От 2000 до 1100 м, ели вилка с антенным проводом вставлена в гнеэдо А-1, от 1200 до 670 м в А-2, от 800 и до 470 м в А-3, от 570 до 340 м в А-4 и от 350 до 250 м в А-5. Рекомендация справедлива при описанной выше антенне. Для приёма московских радиостанций, работающих на волнах 1724 и 1293 м, вилку с антенным проводом надо вставить в гнездо A-1 и медленно изменять настройку до появления лучшей слышимости в головных телефонах принимаемой станции. Размеры радиоприёмника 180х90х42 мм. Вес без упаковки 350 г. Приёмник выпускали в различных оформлениях футляра. На некоторых фотографиях нижних картонных крышек указаны даты выпуска приёмников, такие как 1939, 1940 годы, что не подтверждено в радиотехнической литературе тех лет.
Галерея
Файлы
- О конкурсе на ДП в Радио №12 за 1947 г.
- О выпуске ДП в Радио №3 за 1948 г.
- Описание в Радио №8 за 1948 год.
- Описание в справочнике.
- Описание в брошюре ДОСАРМ.* Описание в брошюре МРБ-225.
- Инструкция по эксплуатации ДП.
