Радиоприёмник детекторный ''Школьный''

Материал из Виртуальный музей и справочник - Радиотехника ХХ веки
Перейти к навигации Перейти к поиску
Школьный
Год начала выпуска 1969

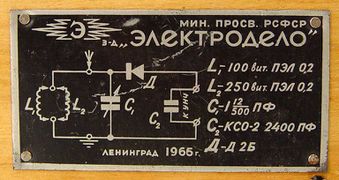

Министерством просвещения СССР, через соответствующие заводы для демонстрации работы электро или радиоустройств изготавливались рабочие демонстрационные макеты. На фото макет простейшего детекторного радиоприёмника. Радиоприёмник детекторный "Школьный" с 1969 года выпускал Ленинградский завод "Электродело". Приёмник состоит из двух катушек индуктивности намотанные на общем каркасе, (одна для приёма в диапазоне ДВ, другая СВ), детектора, конденсатора переменной ёмкости и блокировочного конденсатора. С помощью макета, подключив к нему высокоомные головные телефоны, хорошую антенну и заземление демонстрировался приём программ радиовещательных станций, удалённых на расстояние до 100 километров.

Галерея


Источники

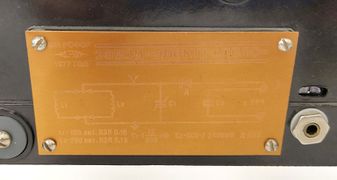

  • Последнее фото из интернета.
