Радиоприёмник и радиола сетевые ламповые ''Байкал''

Байкал
Марка	Байкал
Год начала выпуска	1954
Заводы	Бердский радиозавод
Элементная база	лампы
Выходная мощность	2 Вт
Габариты	510х325х280 мм
Масса	11 кг

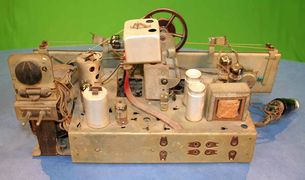

Радиоприёмник и радиола сетевые ламповые "Байкал" с 1956 года выпускал Бердский радиозавод. Радиоприёмник Байкал разработан на Ленинградском заводе имени Козицкого осенью 1954 года (третье изображение). После выпуска небольшой и опытной партии, производство приёмника было передано на Бердский радиозавод, где он начал совместно с одноимённой радиолой серийно выпускаться с ноября 1956 года. Радиоприёмник - это 6-ти ламповый супергетеродин, работающий в диапазонах ДВ 2000...723 м, СВ 577...187 м, КВ, в двух поддиапазонах 75,9...40 м и 36,3...24,8 м и УКВ-ЧМ диапазоне 4,66...4,11 м. Приёмник имеет регулировку тембров по НЧ, ВЧ, систему АРУ. УКВ радиостанции принимаются на внутренний диполь. В АС приёмника установлено два громкоговорителя 1ГД-5. Максимальная выходная мощность усилителя НЧ - 2 Вт. Диапазон воспроизводимых звуковых частот при приёме в УКВ-ЧМ диапазоне - 100...7000 Гц, при приёме в АМ диапазонах - 100...4000 Гц. Потребляемая мощность 55 Вт. Габариты приёмника 510х325х280 мм, масса 11 кг. Цена 72 рубля 35 копеек с 1961 года. Наряду с приёмником завод выпускал и радиолу Байкал. Конструкция радиолы, кроме установленного универсального ЭПУ, изменённого футляра аналогична приёмнику. В некоторых достаточно больших партиях радиоприёмников и радиол имелся индикатор настройки на лампе 6Е5С, в некоторых он отсутствовал. В аппаратах вместо громкоговорителей 1ГД-5 позднее ставили громкоговорители типа 2ГД-3 (2ГД-3Р), при этом диапазон воспроизводимых частот звука при проигрывании грампластинок и при приёме на УКВ диапазоне расширился до 80...8000 Гц. Масса радиолы 19 кг. Потребляемая мощность при работе ЭПУ - 70 вт. Цена радиолы "Байкал" - 87 рублей 95 копеек.

Галерея

•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•

Файлы

• Описание радиолы и приёмника в справочнике Левитина.
• Инструкция по эксплуатации приёмника.
• Описание радиолы в Радио № 5 за 1957 г.

Видео

• Ламповый приёмник Байкал (57 года выпуска) -после Реставрации .Работа во всех диапазонах на YouTube, канал «Радиопосиделки с Жорой Минским»
• Радиола Байкал на YouTube, канал «Винтажная Аудиотехника (RetroSound)»

Источники

• Фото Константина Воронкова, Бердск, Зенонаса Лангайтиса, Каунас.
• Фото Константина Воронкова, Бердска, Зенонаса Лангайтиса, Каунас, Валерия Кручины, Харьков.

Примечания

Источник: Радиоприёмник и радиола сетевые ламповые «Байкал» ·rw6ase.narod.ru В. Г. Харченко · с разрешения автора
