Радиоприёмник сетевой ламповый ''5НР-3''

5НР-3

Год начала выпуска

1937

Заводы

Ленинградский завод имени Козицкого

Элементная база

5 ламп

Выходная мощность

1 Вт

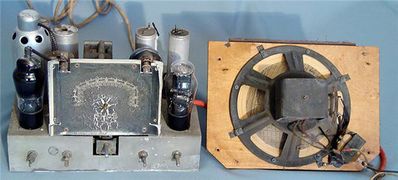

Радиоприёмник сетевой ламповый "5НР-3" выпускал с 1937 года Ленинградский завод им. Казицкого. Радиоприёмник 5НР-3 построен по схеме прямого усиления 1-V-2 + выпрямитель, собран на 5 лампах с 4-х вольтовым накалом ламп: СО-124 (2), СО-118, УО-104 + выпрямитель на лампе ВО-116. Диапазоны принимаемых волн ДВ - 750...1920 м и СВ - 230...575 м. Чувствительнось и избирательность зависела от положения ручки регулятора обратной связи. Минимальные показатели чувствительности и избирательности: 20 мВ/м и 8 дБ, максимальные 500 мкВ и 30 дБ. Максимальная выходная мощность около 1 Вт. Диапазон звуковых частот при минимальной обратной связи - 200...5000 Гц. Приёмник собран в деревянном лакированном корпусе. Шкала РП с подсветкой, проградуирована в УЕ. Левая ручка включение в сеть и регулятор громкости, далее переключатель диапазонов, чуть выше - настройка, далее регулятор обратной связи и регулятор тона (тембра).
