Радиоприёмник транзисторный детский из набора-конструктора

Детский радиоприёмник
Год начала выпуска	1969

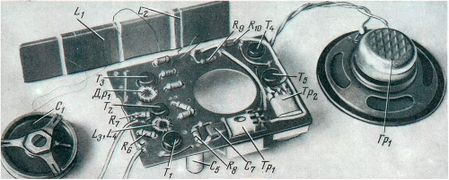

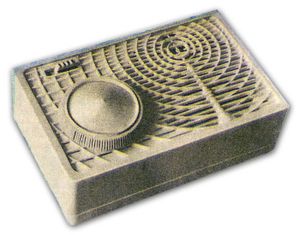

Радиоприёмник транзисторный детский из набора-конструктора выпускался с 1969 года. Набор содержит монтажную плату с отверстиями для деталей, 2 высокочастотных и 3 низкочастотных транзистора, громкоговоритель 0,2ГД-1, согласующий и выходной трансформаторы, плоский ферритовый стержень магнитной антенны, провод для катушек входной цепи, корпус приёмника с крышкой батареи и детали выключателя питания. Добавив конденсатор КПК-2 25...150 пф, точечный диод, два ферритовых кольца для дросселя и трансформатора ВЧ несколько резисторов и конденсаторов, юный радиолюбитель руководствуясь инструкцией, сможет смонтировать и наладить приёмник прямого усиления 2-V-3. Источником питания служит батарея Крона.

Галерея

•

Файлы

• Описание и электрическая схема радиоприёмника в журнале Радио № 12 за 1970 год.
