Сетевой катушечный магнитофон ''Астра-4''

Астра-4
Марка	Астра
Год начала выпуска	1966
Заводы	Ленинградский завод "Техприбор"
Выходная мощность	4 Вт
Габариты	420х320х190 мм
Масса	12 кг

Сетевой катушечный магнитофон "Астра-4" с 10 ноября 1966 по IV-кв 1974 года выпускал Ленинградский завод "Техприбор". Магнитофон Астра-4 заменил магнитофон Астра-2, выпуск которого закончился 31 декабря 1966 года. Новый магнитофон работает на 2-х скоростях протяжки магнитной ленты 4,76 и 9,53 см/сек. Время записи при ёмкости катушки с лентой 350 метров 4 и 2 часа соответственно на меньшей и большей скоростях на двух дорожках. Номинальная выходная мощность 2, максимальная 4 Вт. Рабочий диапазон частот на линейном выходе на скорости 4,76 см/сек 63...6300 Гц и 63...12500 Гц на скорости 9,53 см/сек. КНИ 4%. Коэффициент детонации 0,2% на большей скорости и 1% на меньшей. Потребляемая мощность 100 Вт. Габариты модели - 420х320х190 мм. Масса 12 кг. В магнитофоне установлены три громкоговорителя 1ГД-28 (1ГД-18, 1ГД-36). ЛПМ приводится в движение двигателем КД-3,5. Схема собрана на 5 пальчиковых лампах. Выпрямитель АВС-80х260. Магнитофон выпускали в 2 вариантах. Раннее оформление магнитофона описано в инструкции № 1, более современное в инструкции № 2. Незначительной серией с 1967 года магнитофон "Астра-4" выпускался и на Воронежском заводе "Электроприбор".

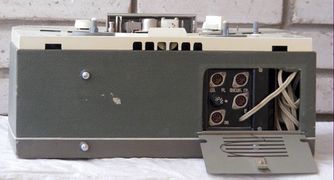

Галерея

•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•

Файлы

• Инструкция по эксплуатации магнитофона 1969 года.
• Инструкция по эксплуатации магнитофона 1972 года.
• Описание магнитофона в справочнике МРБ-745.
• Описание магнитофона в справочнике Гладышева.
• Описание магнитофона в Радио № 8 за 1967 г.
• Статья о ремонте.
