Стационарная транзисторная радиола ''Вега-315''

Вега-315
Год начала выпуска	1976

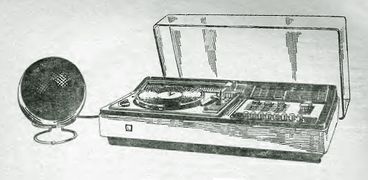

Стационарная транзисторная радиола "Вега-315" с 1976 года выпускалась Бердским радиозаводом. Радиола Вега-315 рассчитана на приём радиовещательных станций в диапазонах длинных, средних, коротких и ультракоротких волн, а также на воспроизведение записи с грампластинок любых форматов. Радиола разработана на базе модели Вera-313, но в ней использован унифицированный блок УКВ-2Е, полосовые фильтры тракта AM заменены пьезофильтром ПФ1П-024, а усилитель низкой частоты дополнен каскадом предварительного усиления. В радиоле имеется автоматическая подстройка частоты в ЧМ диапазоне (АПЧ). Регулировка громкости и тембра ВЧ и НЧ выполнена на ползунковых резисторах. В радиоле применено электропроигрывающее устройство II-ЭПУ-50 или II-ЭПУ-76 с пьезоэлектрической головкой. Оба эти устройства имеют микролифт и автостоп. Радиола Вега-315 работает на выносной шарообразный громкоговоритель типа 6АСШ-2, в котором установлены 2 головки 6ГД-6 (НЧ) и 6ГД-11 (ВЧ). Номинальная выходная мощность радиолы не менее 3 Вт, полоса рабочих частот в ЧМ - 100...10000 Гц. Габариты модели 630х320х160 мм, вес с АС 20 кг.

Файлы

• Описание электрические и монтажные схемы радиолы "Вега-315" в справочнике Белова, Дрызго..
