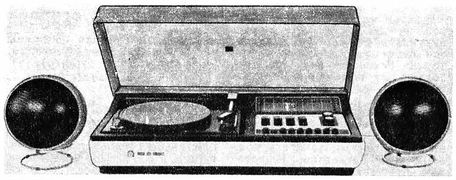

Стационарная транзисторная радиола ''Вега-321-стерео''

Вега-321-стерео
Год начала выпуска	1977

Стационарная транзисторная радиола "Вега-321-стерео" с 1977 года выпускалась Бердским радиозаводом. Радиола Вега-321-стерео обеспечивает приём радиостанций в диапазонах: ДВ, СВ, KB, УКВ (стереофонических в диапазоне УКВ-ЧМ) и воспроизведение моно и стереофонической грамзаписи, на скоростях вращения диска 78, 45 и 33 об/мин. Схемы трактов приёма в диапазонах АМ схожи с трактами радиолы Вега-315. Тракт ЧМ содержит функциональный блок УКВ и усилитель ПЧ с распределенной избирательностью. Стереодекодер - отдельный функциональный узел СД-211. Настройка в УКВ-ЧМ осуществляется отдельной ручкой. Имеются регуляторы тембра НЧ и ВЧ, индикатор стереобаланса, гнёзда для внешних источников входных сигналов, кнопка включения стереотелефонов, выключатель АПЧ для диапазона УКВ. Переменные резисторы регуляторов громкости, тембра и стереобаланса ползункового типа. II-ЭПУ-62СП имеет автостоп и микролифт. Громкоговорители 6АСШ-1 имеют форму шара; каждый из них содержит по две динамические головки прямого излучения: низкочастотную 6ГД-6 и высокочастотную 6ГД-11. Чувствительность радиолы при приёме в диапазонах ДВ, KB - 200 мкВ, CB - 150 мкВ, УКВ - 15 мкВ; полоса воспроизводимых звуковых частот при приёме в диапазонах: ДВ, СВ, KB - 100...3550 Гц, при приёме на УКВ и воспроизведении грамзаписей 100...10000 Гц; максимальная выходная мощность каждого канала 6 Вт; мощность потребляемая от сети при радиоприёме 40 Вт и при воспроизведении грамзаписи 50 Вт. Габариты радиолы 635х340х160 мм, диаметр АС 192 мм, масса с двумя АС - 23 кг. Радиола Вега-321М-стерео отличается оформлением, конструкцией и другими АС. Электрическая схема радиолы аналогична Веге-321-С.

Файлы

• Рекламное описание радиолы "Вега-321-стерео" в журнале Радио № 3 за 1977 год.
• Описание и схемы радиолы справочнике Белова, Дрызго, Суханова.
