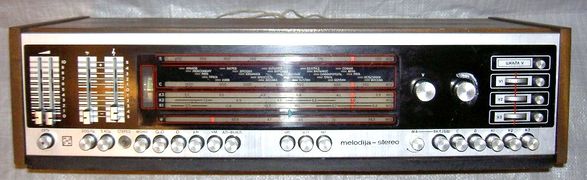

Стационарная транзисторная радиола ''Мелодия-101-стерео''

Мелодия-101-стерео
Марка	Мелодия
Год начала выпуска	1975
Заводы	Рижский радиозавод имени А.С. Попова
Габариты	625х168х320 мм

Стационарная транзисторная радиола "Мелодия-101-стерео" с 1975 года выпускал на Рижский радиозавод имени А.С.Попова. Радиола первого класса Мелодия-101-стерео разработанная в 1973 году имеет всеволновый радиоприёмник и ЭПУ, рассчитанный на воспроизведение моно и стереофонической грамзаписи. Имеется система бесшумной настройки и фиксированная настройка на три радиостанции в УКВ-ЧМ диапазоне. Номинальная выходная мощность 2х4 Вт, максимальная 2х16 Вт. Полоса воспроизводимых частот в AМ тракте 50...7000 Гц, в ЧМ и грамзаписи 50...18000 Гц. Питается радиола от сети. Потребляемая мощность при приёме 35 Вт, работе ЭПУ - 45 Вт. Радиола состоит из четырёх блоков: приёмно-усилительного, габаритами 625 х 168 х 320 мм, ЭПУ типа II-ЭПУ-52С или ему подобного, размерами 413 х 168 х 306 мм и двух АС, с габаритами 171 х 168 х3 00 мм каждая. Масса радиолы в комплекте с ЭПУ и АС около 28 кг.

Галерея

•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•

Файлы

• Описание в Радио № 4 за 1976 г.
• Описание в справочнике Белова, Дрызго.
• Электрическая схема.

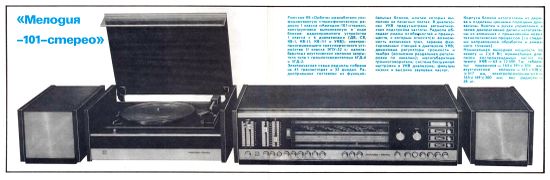

• Рекламное описание радиолы в журнале Радио № 9 за 1973 год.

Видео

• Блочная радиола "Мелодия-101-стерео" RRR. на YouTube, канал «Радиоаппаратура СССР»
• Мелодия 104-стерео радиола блочная на YouTube, канал «Sergey Obruch»

Источники

• Подробнее о радиоле в приведённой документации.
• Фото Аустерс Раймондса Раймондовича.
