Стационарная транзисторная радиола ''Элегия-106-стерео''

Элегия-106-стерео
Год начала выпуска	1984

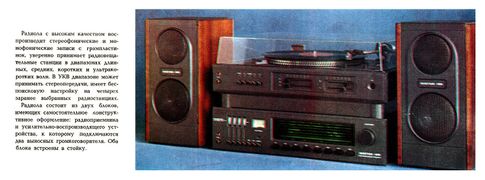

Стационарная транзисторная радиола "Элегия-106-стерео" с 1984 года выпускалась Муромским заводом радиоизмерительных приборов. Радиола предназначена для приёма в диапазонах ДВ,СВ, трёх полурастянутых KB и УКВ, а также для воспроизведения грамзаписи. Она состоит из радиоприёмного блока и усилительно-коммутационного устройства совмещённым с электропроигрывателем, размещенных в специальной оригинальной стойке и двух акустических систем типа 15АС-412. В радиоле имеются встроенные антенны; магнитная для ДВ и СВ и дипольная для УКВ диапазонов, отключаемые системы АПЧ и БШН в диапазоне УКВ-ЧМ, индикаторы настройки, наличия стереопередачи и включения в электрическую сеть. Имеется фиксированная настройка на четыре радиостанции УКВ диапазона, регулировка тембра по НЧ и ВЧ. К радиоле для радиоприёма на КВ диапазонах и для улучшения приёма на ДВ и СВ диапазонах можно подключить наружную антенну, магнитофон на запись и воспроизведение и головные стереофонические телефоны. ЭПУ типа I-ЭПУ-95С с головкой типа ГЗМ-105. АС выполнены на базе головок 15ГД-14 и ЗГД-31. Основные технические характеристики радиолы: Чувствительность с внешней антенны в диапазоне: ДВ,СВ,КВ - 100 мкВ. УКВ - 5 мкВ. Номинальный диапазон воспроизводимых звуковых частот тракта: AM 63....6300 Гц. ЧМ 63...12500 Гц. Воспроизведения грамзаписи 31,5...16000 Гц. Коэффициент гармоник тракта: AM 4,5 %. ЧМ и воспроизведения механической записи 1,5 %. Номинальная выходная мощность 2х10 Вт. Габариты и масса: Радиоприёмного блока - 501х118х395 мм и 7,9 кг. УКУ- 501х190х380 мм и 12,8 кг. 1-й АС - 185х350х197 мм и 5,3 кг. Оригинальной стойки - 534х626х362 мм и 18 кг соответственно.

Галерея

•
•
•

Файлы

• Описание и схемы радиолы в справочнике Н.В.Алексеева.

Источники

• Два последних фото прислали Олег и Дмитрий, Арзамас.
